Всем привет, чтобы не объяснять каждому, по разъёмам и подключению, пишем этот пост.

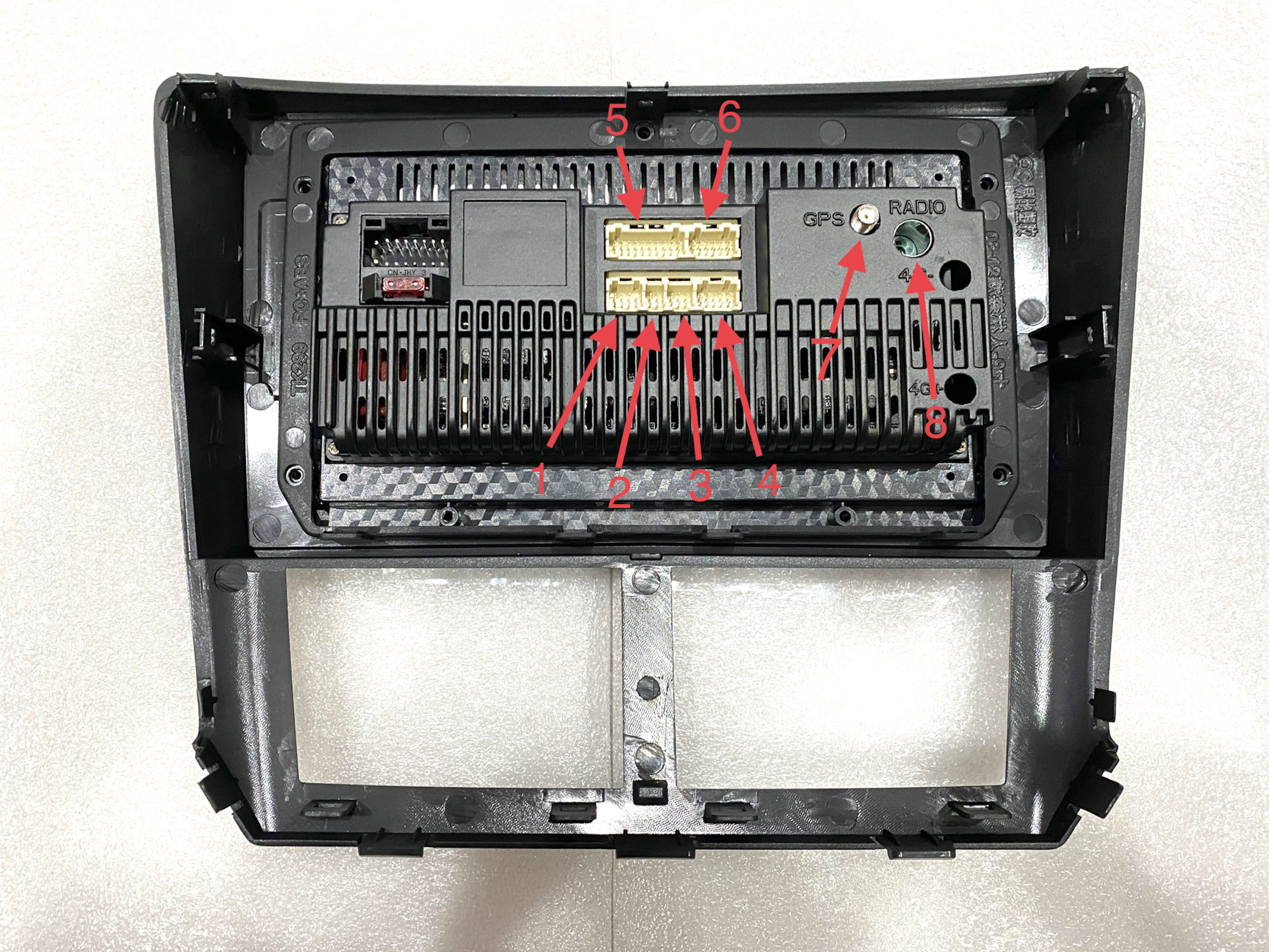

Начнём пожалуй с задней части головного устройства и всех ее разъёмов:

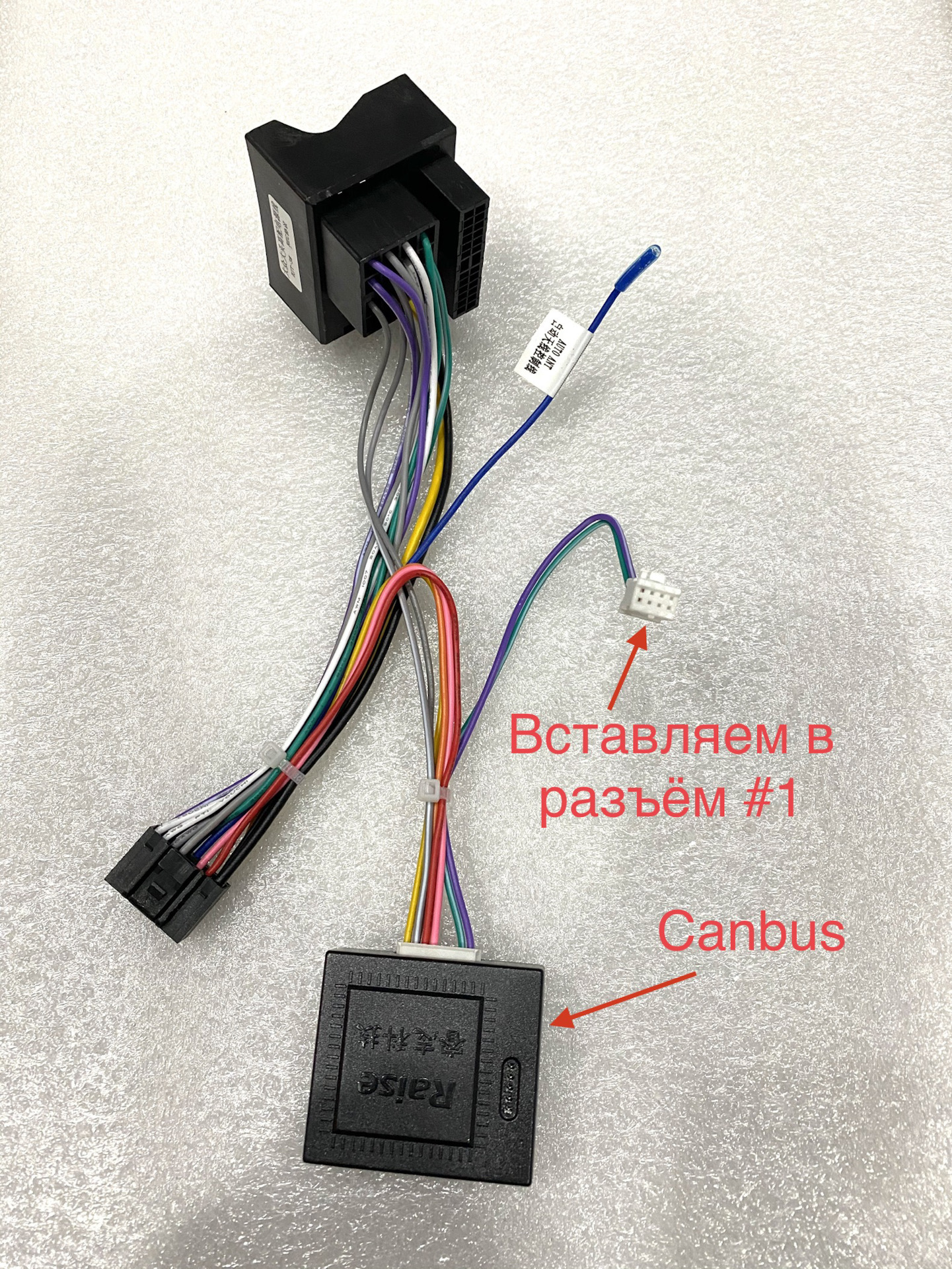

1. Если у вас в комплекте есть чёрная или красная коробочка (canbus), то у вас из неё будет выходить фишка 8pin и будет вставляться в разъём #1. Если же этой коробочки нет, то это гнездо остаётся свободным.

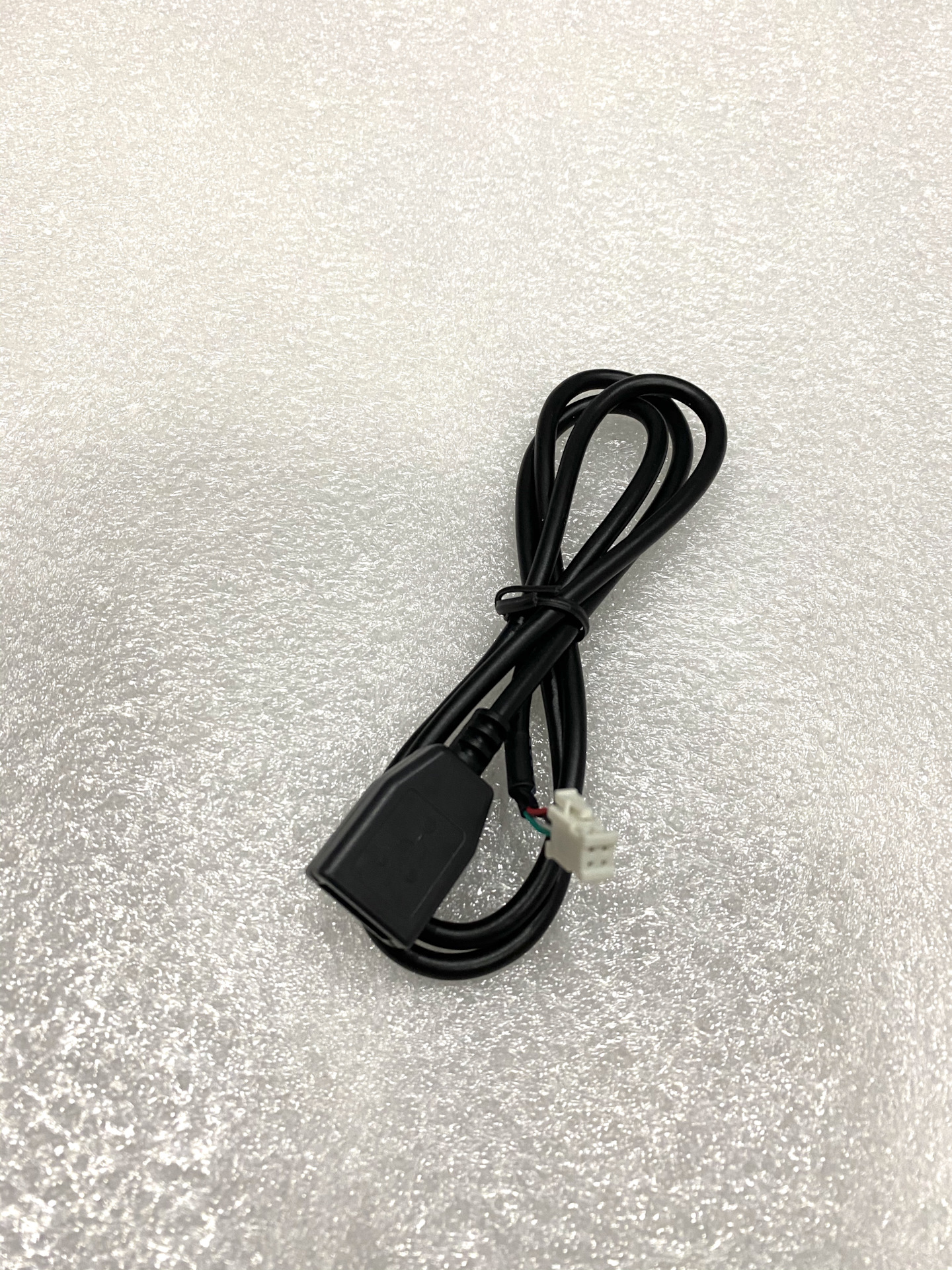

2. Если в комплекте с головным устройством есть переходник под «родной” usb выход, то вставляем его в разъём #2, если переходника нет, вставляем usb шнур из комплекта 4pin и протягиваем его в бардачок.

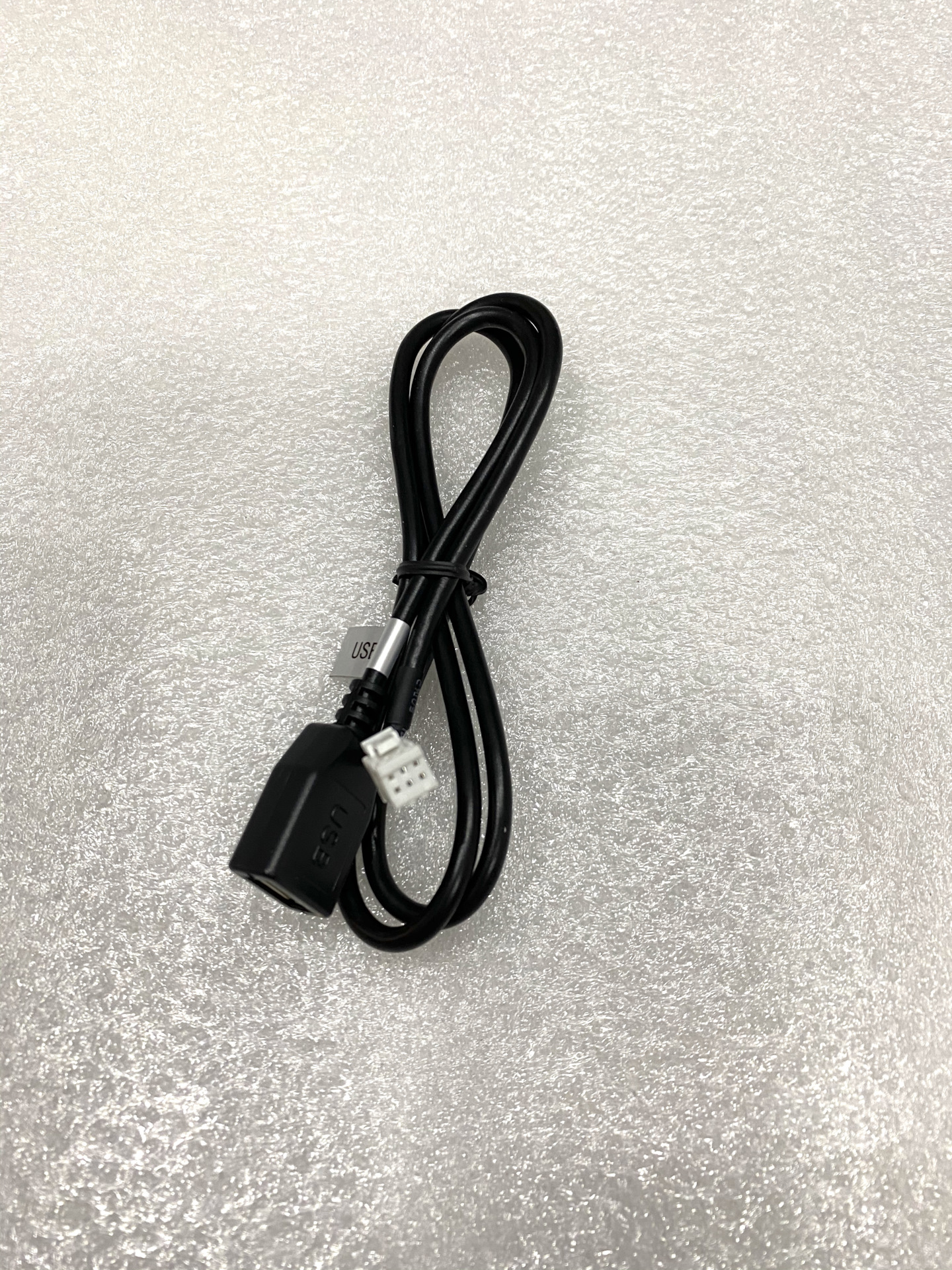

3. Находим usb разъём 6pin, который идёт в комплекте проводов и вставляем его в разъём #3.

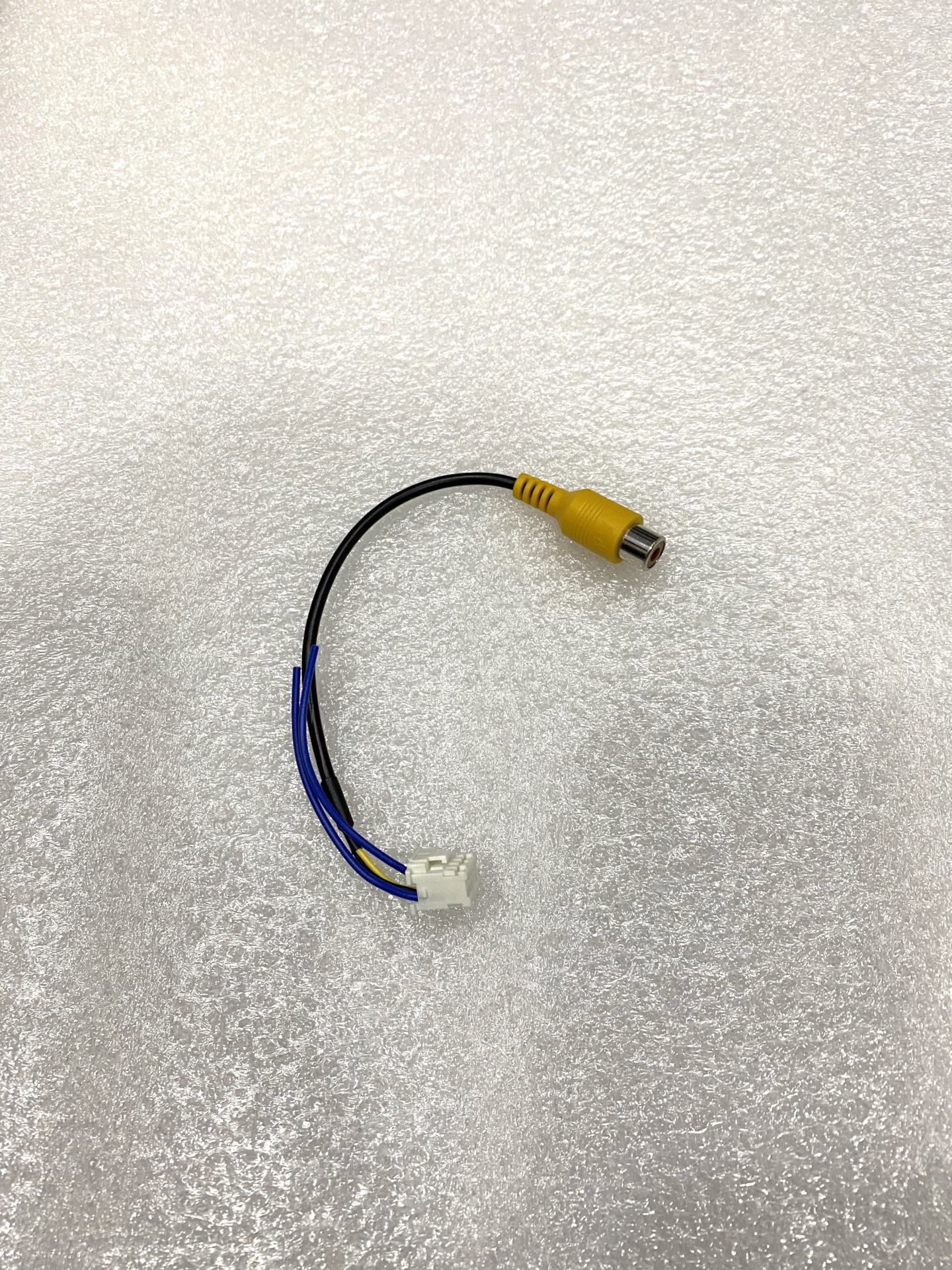

4. Находим к комплекте проводов одиночный желтый тюльпан с двумя проводками 10pin (который отвечает за подключение камеры заднего вида), и вставляем его в разъём #4.

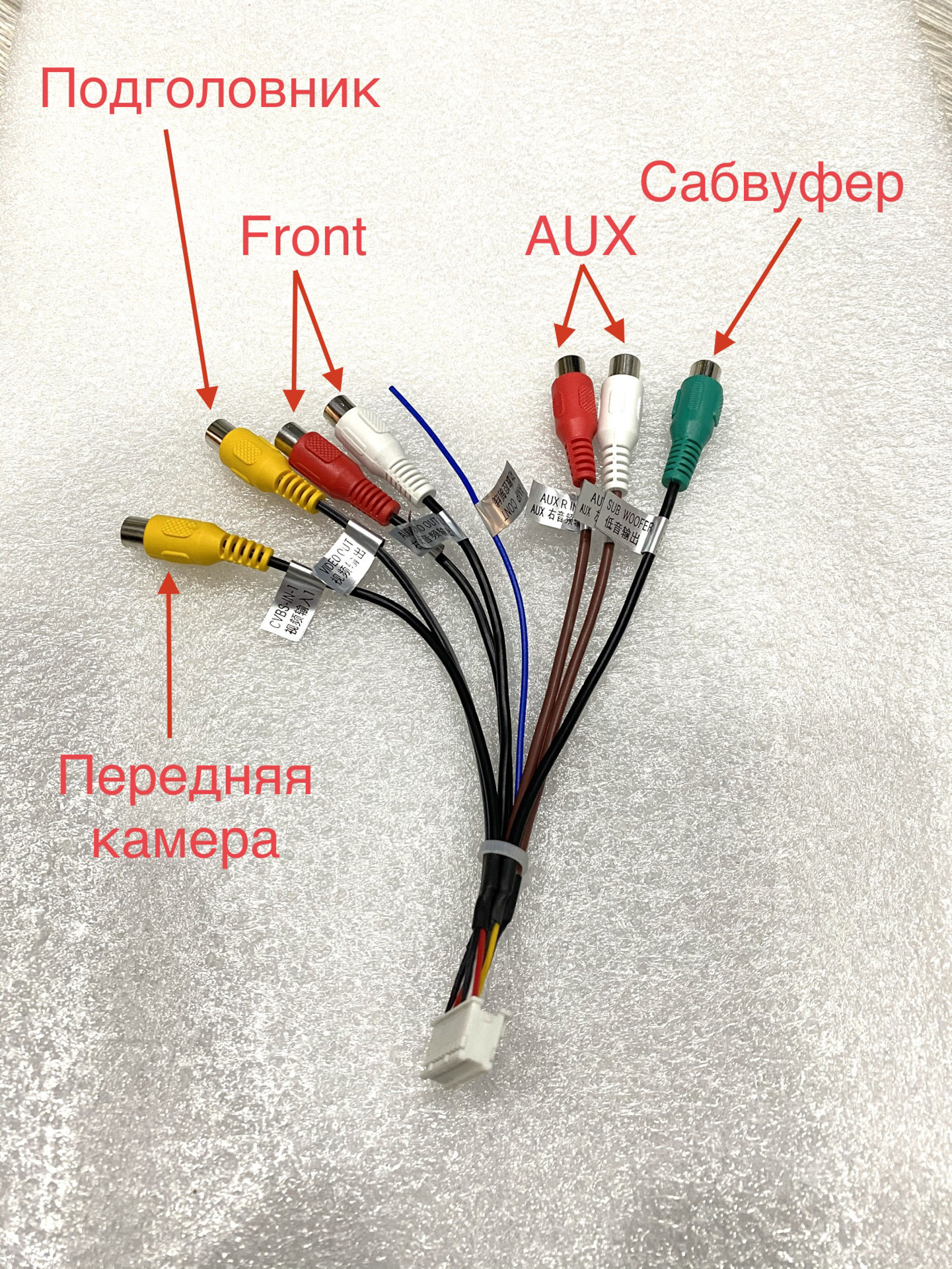

5. В комплекте проводов есть «коса» с тюльпанами, которые отвечают за подключение сабвуфера, передних динамиков от внешнего усилителя, передней камеры и аукса. Вставляем эту «косу» в разъём #5, если же ничего из вышеперечисленного нет, то этот разъём оставляем свободным. Если же вы вставили в этот разъём что-то кроме этих тюльпанов, ищите сгоревшие предохранители в блоке предохранителей.
6. Разъём #6 всегда остаётся свободным.
7. В комплекте проводов, также есть GPS антенна, которую мы прикручиваем в разъём #7. Если вы не хотите протягивать GPS антенну до лобового стекла или стойки, то клеем ее в торпеде максимально высоко, чтобы сигнал оставался «хорошим».
8. Разъём #8 используется под штатную антенну, если у вас разъём штекерный, то в комплекте проводов будет идти переходник под ваш разъём.
